數控軋輥車床

CK8485A、CK84100 、CK84125

采用西門子828D數控系統，伺服電機驅動。該機床設計時充分剖析了意大利ATOMAT公司、德國HERKULES公司的軋輥車床的技術性能指標、新穎的機械結構形式，同時吸取了國內知名企業同類機床經驗。

本系列機床主要用于軋輥的孔型加工，也可以車削軋輥的外圓、輥頸等，并可對類似軋輥的零件進行車削加工。適用于切削鑄鋼、鍛鋼、合金鋼、冷硬鑄鐵、球墨鑄鐵、碳化鎢輥環等各種材料，適用于特鋼等大型軋輥的加工，降低了成本、提高了效率。

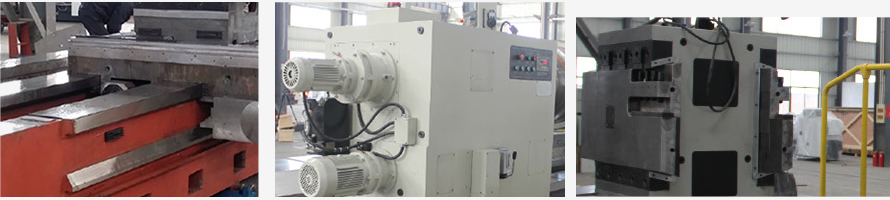

CK84100 數控軋輥車床床身采用整體4+1導軌結構，即床身水平布置四根矩形導軌分別提供床鞍和尾座的運動和定位，并在床身前側垂直面上設置一根輔助導軌作床鞍的輔助支撐。以此保證床鞍、刀架有更好的剛性，能承擔更大的切削扭矩。

床身基準導軌采用整體超音頻淬火，配合面加貼進口導軌軟帶，保證各進給部件微磨損運動，長期保持高精度、高穩定性。床鞍導軌和尾座導軌間設計一定的高度差，以保證切屑和冷卻液不會侵入床鞍導軌。

尾座采用獨立的旋轉主軸+尾座套筒軸向伸縮調整的結構方案，尾座主軸錐孔為100-1:5。尾座本體采用了整體結構，消除了傳統的上下分體結構帶來的精度不穩定、承載能力差、可靠性差等缺點。

機床尾座配置了高性能壓力傳感器，用于車床裝夾工件時尾座頂緊力的設置與測定、反饋。通過設置和調節操作壓力傳感控制器可以自動控制并顯示尾座頂尖對工件的頂緊力。尾座套筒的松開、夾緊通過液壓控制系統自動實現。

尾座套筒內設計了工件熱變形補償機構，在機床工作過程中工件產生的軸向長度變化由套筒內的碟形彈簧吸收補償。

技術參數：

型號	工件材質	最大工件直徑	長度	機床承重	切削方式	主軸錐孔	主軸功率及控制方式	主軸轉速	花盤最大扭矩
CK8485A	所有材質軋輥	Φ850mm	3500/5000mm	8T/10T	自動宏程序、軟件編程	80-1:5	67KW 直流調速或伺服主軸	液壓	30KN
CK84100	所有材質軋輥	Φ1000mm	3500/5000mm	12T/17T	自動宏程序、軟件編程	100-1:5	90KW直流調速或伺服主軸	液壓兩檔0.5~180	40KN
CK84125	所有材質軋輥	Φ1250mm	5000mm	17T	自動宏程序、軟件編程	100-1:5	100KW 直流調速或伺服主軸	液壓兩檔0.1~160	50KN

型號	尾座主軸錐度	快速進給速度	精度	中心高	導軌形式	機床外形尺寸	重量	控制系統
CK8485A	80-1:5	3000mm/min	0.001mm	550	4+1硬軌	7600（9200）×2750×2500mm	25T/29T	西門子
CK84100	100-1:5	3000 mm/min	0.001mm	750	4+1硬軌	8000（9800）×2850×2500mm	32T/38T	西門子
CK84125	100-1:5	3000 mm/min	0.001mm	800	4+1硬軌	11000×3150×2750mm	34T/40T	西門子
